Verspanen en CNC

Je hebt een metalen onderdeel nodig, of wilt er zelf een maken. De vorm, het materiaal en de gewenste maatvastheid bepalen welke verspanende bewerking past: draaien, frezen, boren of een combinatie daarvan. CNC kan die bewerkingen op basis van een computerprogramma aansturen, maar is niet automatisch voor elk onderdeel de beste keuze.

Welke bewerking past bij de vorm van je onderdeel?

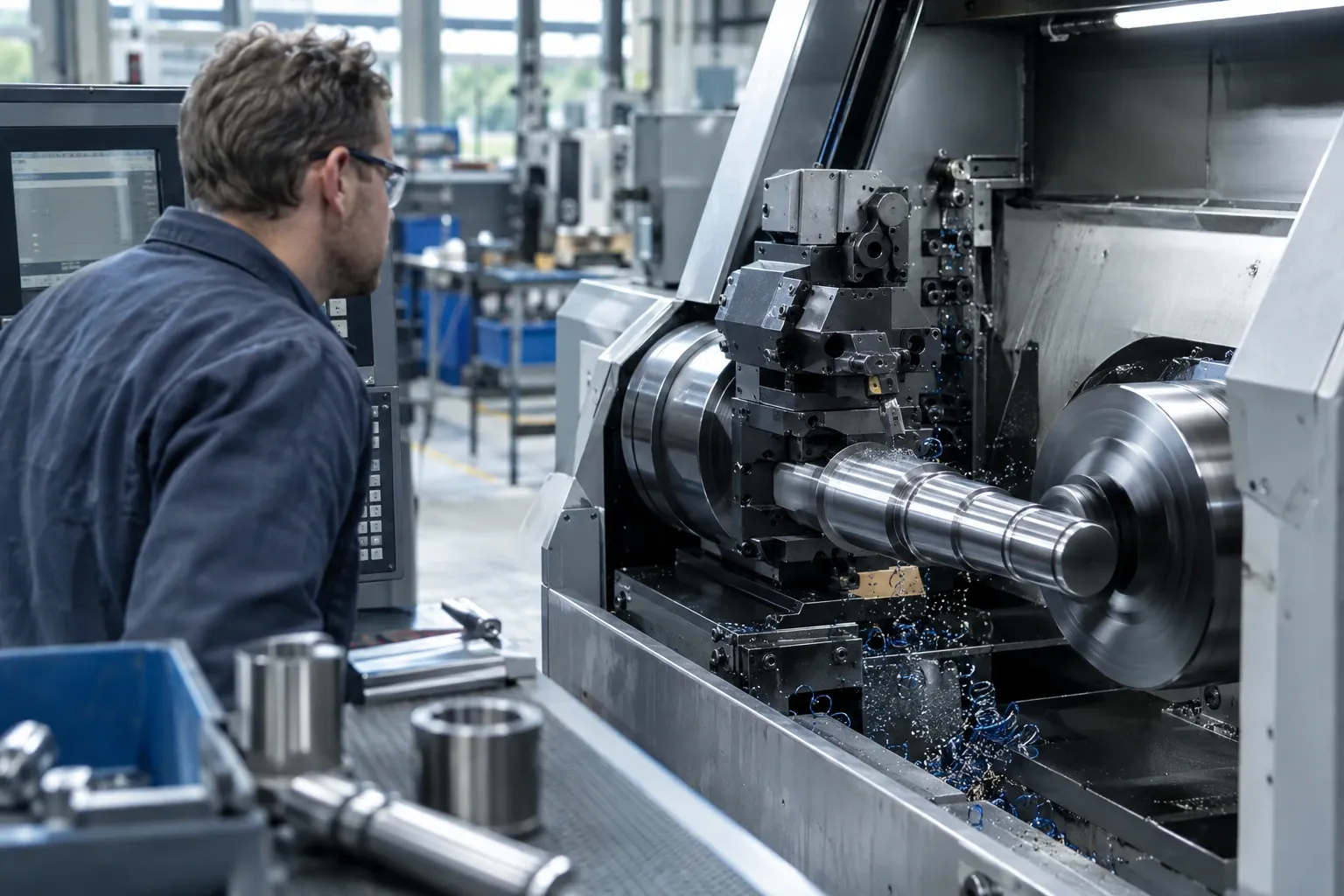

Verspanen is materiaal verwijderen met een snijgereedschap. Bij draaien draait het werkstuk en beweegt het gereedschap langs het oppervlak. Dat past vooral bij ronde vormen, zoals assen en bussen. Bij frezen draait het gereedschap en beweegt het langs het werkstuk; daarmee zijn onder meer vlakken, sleuven en complexere contouren te maken. Boren maakt een gat, vaak als onderdeel van een groter bewerkingsproces. De uitleg over draaiwerk helpt je bepalen welke informatie voor assen, bussen en andere draaidelen van belang is.

De basale verschillen tussen draaien en frezen volgen uit de beweging van het werkstuk en het gereedschap, zoals Mitutoyo beschrijft bij verspanende processen. In de praktijk kunnen machines meerdere bewerkingen combineren. Welke combinatie mogelijk is, hangt af van de machine, de opspanning en de geometrie van het onderdeel.

Welke gegevens bepalen de aanpak?

Begin bij de technische eisen, niet bij een machinetype. Noteer welk materiaal je wilt laten bewerken, welke vormen en gaten nodig zijn, welke maten kritisch zijn en hoe het oppervlak eruit moet zien. Vermeld ook de aantallen en of onderdelen later onderling uitwisselbaar moeten zijn. Dat geeft een verspaner of engineer aanknopingspunten om de bewerkingsvolgorde en opspanning te beoordelen.

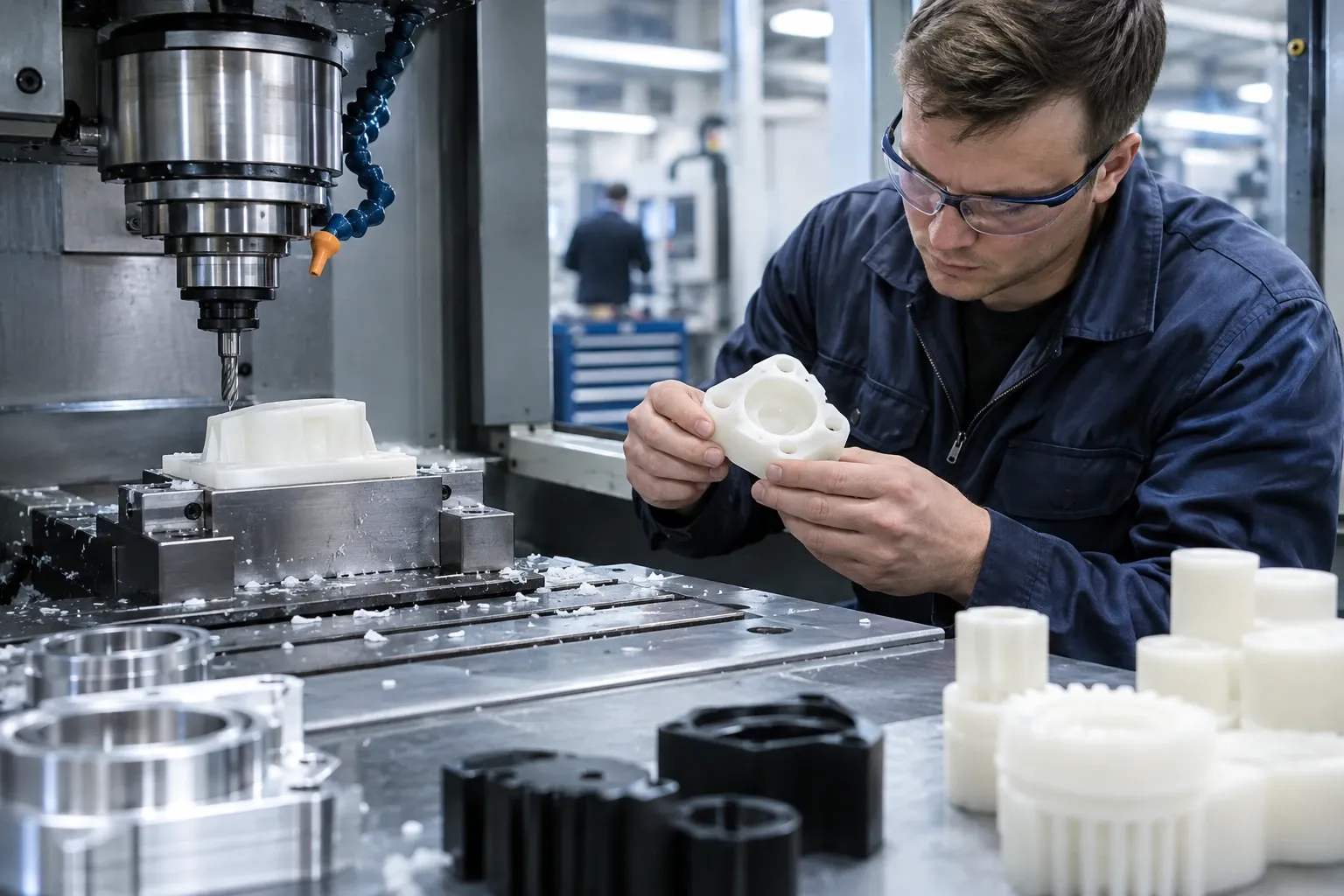

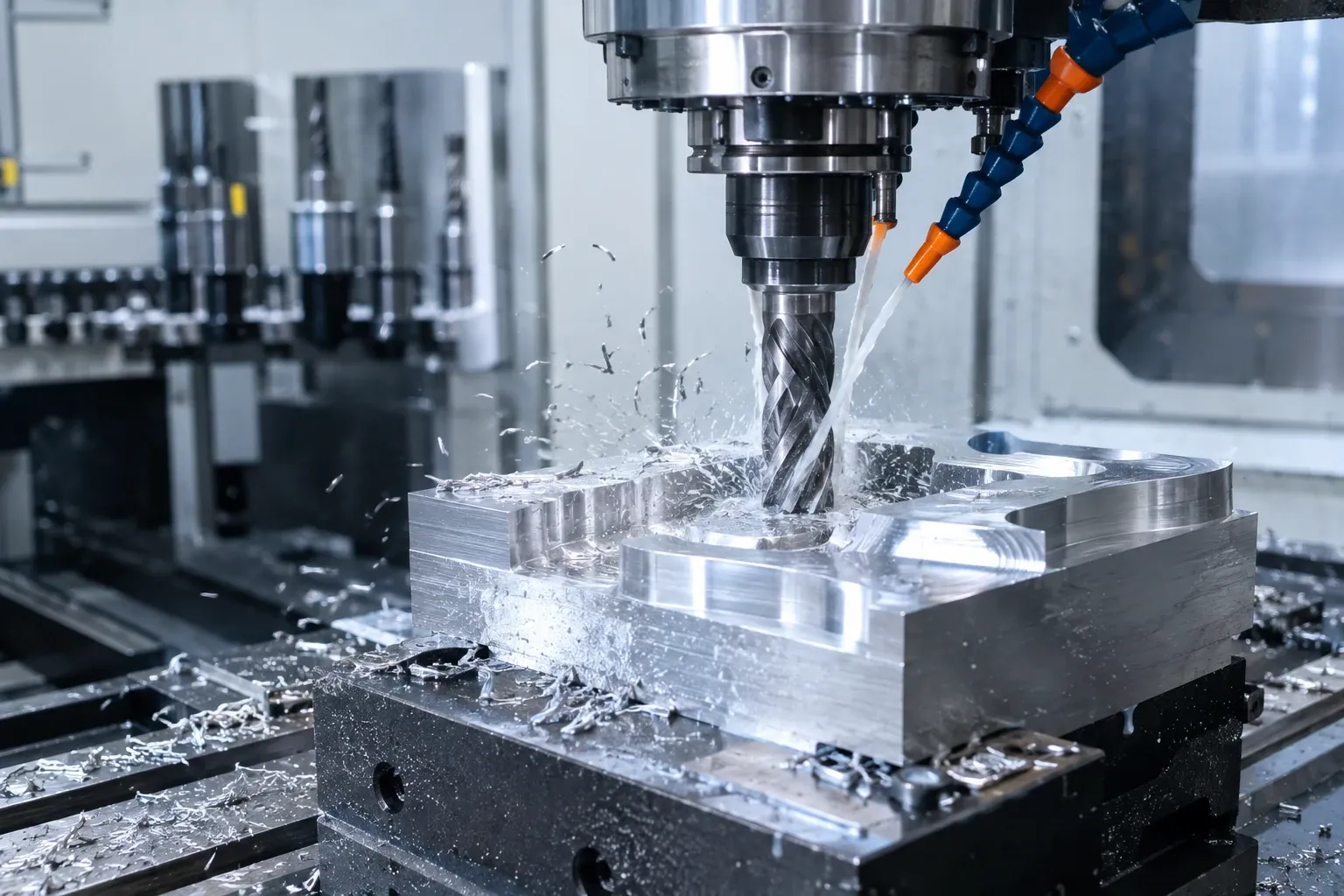

Materiaal maakt verschil voor de gereedschapskeuze en de bewerkingsstrategie. Aluminium vraagt bijvoorbeeld om andere keuzes dan staal of roestvast staal. Bij aluminium frezen op een CNC-machine spelen het materiaal, het gereedschap en de afvoer van spanen een rol. Ook kunststoffen zijn te verspanen; geef bij kunststof onderdelen de exacte materiaalsoort op, want POM, PA en PE zijn niet onderling uitwisselbaar.

Een tekening of 3D-model moet daarom niet alleen de globale vorm tonen. Geef ook maatvoering, toleranties en relevante eisen aan het oppervlak aan. Een tolerantie is de toegestane afwijking van een opgegeven maat. Hoe nauwer die is, hoe belangrijker het is om die eis expliciet te maken en na te gaan hoe het onderdeel gecontroleerd wordt.

Wat voegt CNC toe?

CNC staat voor computergestuurde bediening van een machine. Een programma stuurt de bewegingen van gereedschap en machine aan. Dat maakt het mogelijk bewerkingen volgens vastgelegde instructies uit te voeren; de benodigde voorbereiding en geschiktheid verschillen per onderdeel. Kennametal beschrijft CNC-bewerking als een combinatie van computersysteem, machinegereedschap en snijgereedschap, en noemt draaien, frezen en boren als mogelijke bewerkingen.

CNC is vooral het overwegen waard wanneer de geometrie, maatvoering of herhaalbaarheid om geprogrammeerde bewegingen vraagt. Het is geen automatische garantie dat een onderdeel goedkoper of beter wordt: het resultaat blijft afhankelijk van ontwerp, materiaal, gereedschap, machine-instelling en controle. Vraag bij een offerte welke bewerkingen in één opspanning kunnen en welke extra bewerkingen of omspanningen nodig zijn.

Hoe vergelijk je draaien, frezen en boren?

Kies de bewerking vanuit de hoofdvorm en aanvullende kenmerken. Een cilindrisch hoofddeel wijst vaak richting draaien; vlakke kanten, sleuven of contouren kunnen frezen vragen; gaten vragen om boren of een andere gatbewerking. Voor een onderdeel met meerdere kenmerken kan een combinatie nodig zijn. Soms kan een machine meerdere bewerkingen uitvoeren zonder het werkstuk naar een andere machine te verplaatsen.

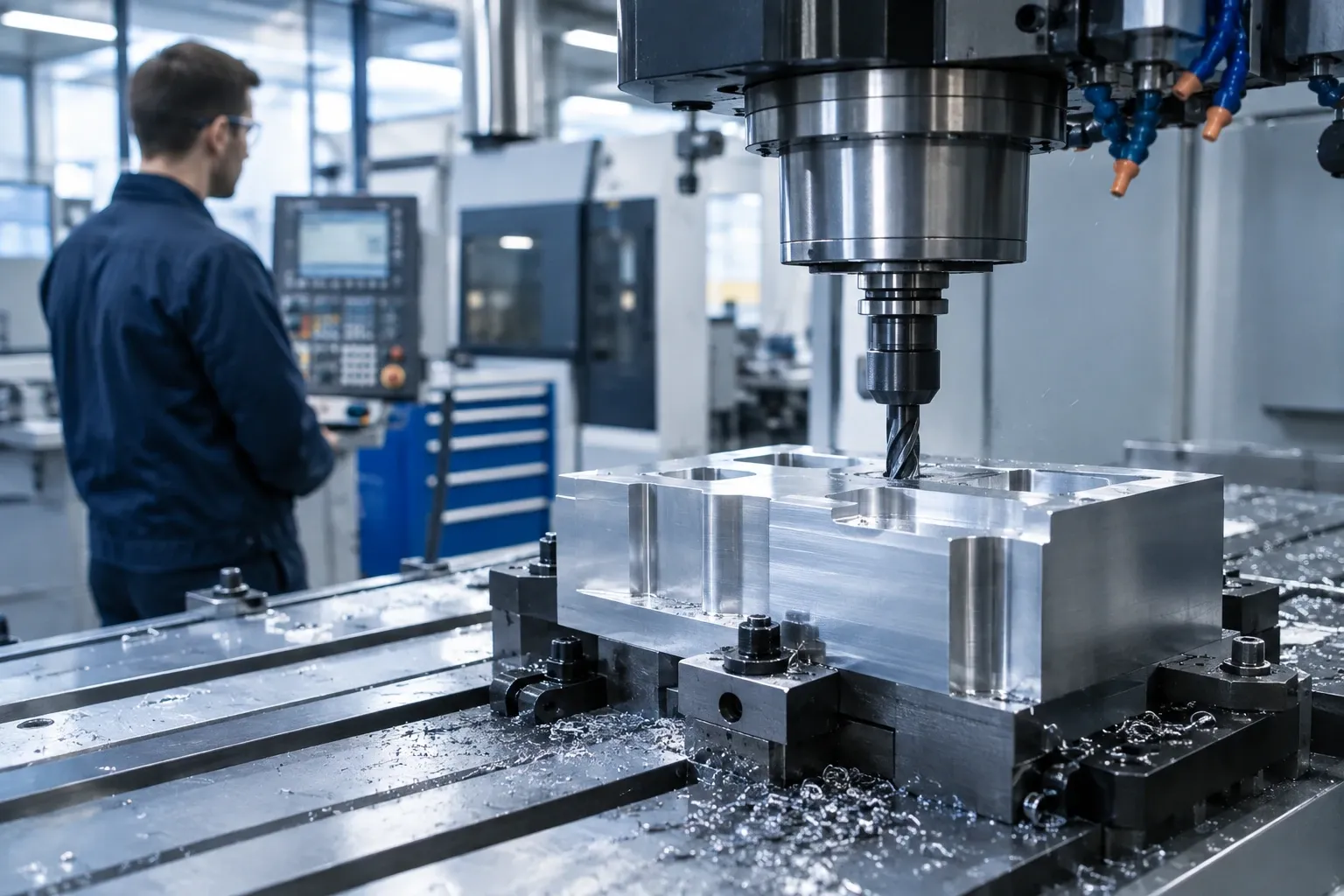

De uitleg over CNC-frezen gaat dieper in op de inzet van een freesmachine. Vergelijk bij onderdelen die zowel draai- als freeswerk vragen niet alleen de machinetypen, maar ook het aantal opspanningen en de bereikbaarheid van de kenmerken. Een combinatie kan handling beperken, maar is alleen zinvol als de machine het onderdeel en de vereiste bewerkingen aankan.

Hoe bereid je een aanvraag stap voor stap voor?

1. Leg functie en materiaal vast. Beschrijf wat het onderdeel doet en specificeer de materiaalsoort zo precies mogelijk.
2. Maak de geometrie controleerbaar. Lever een actuele tekening of model aan met maten, toleranties, gaten en oppervlakte-eisen.
3. Geef aantallen en gebruik aan. Vermeld of het om een enkel onderdeel, een proefstuk of terugkerende productie gaat.
4. Vraag naar de bewerkingsroute. Laat toelichten welke stappen nodig zijn, hoe het onderdeel wordt opgespannen en waar nabewerking nodig kan zijn.
5. Vergelijk offertes op dezelfde eisen. Controleer of materiaal, toleranties, afwerking en aantallen in elke prijs hetzelfde zijn meegenomen.

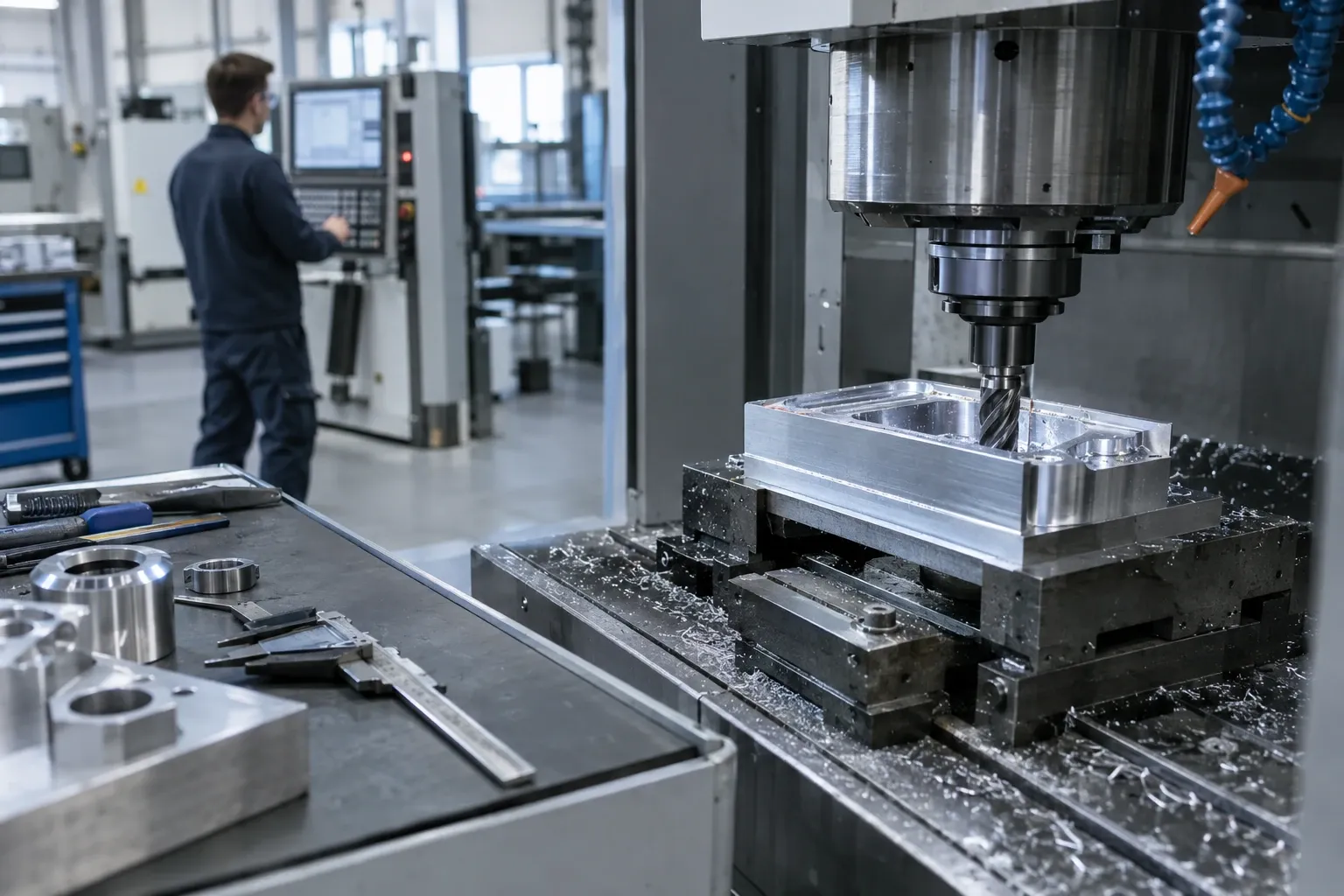

De kosten van CNC-frezen hangen samen met de concrete opdracht en de benodigde bewerkingen. Informatie over de opbouw van freesprijzen kan helpen om offertes op dezelfde uitgangspunten te vergelijken. Vraag bij verschillen welke aannames zijn gebruikt, bijvoorbeeld over materiaal, opspanning en afwerking.

Hoe controleer je het gemaakte onderdeel?

Controleer eerst of het geleverde onderdeel overeenkomt met de afgesproken tekening en revisie. Meet vervolgens de kritische maten en kenmerken die voor de functie van belang zijn. Gebruik meetmiddelen die passen bij de maat en tolerantie; leg bij terugkerende productie vast welke kenmerken gecontroleerd worden en hoe afwijkingen worden behandeld.

Beoordeel ook de zichtbare afwerking en eventuele bramen, en controleer of gaten en pasvlakken bruikbaar zijn voor de volgende montage- of bewerkingsstap. Bij twijfel is het nuttig om vóór productie af te spreken welke meetresultaten worden vastgelegd en welke acceptatiecriteria gelden. Dat voorkomt dat achteraf onduidelijk is waarop het onderdeel beoordeeld moet worden.
